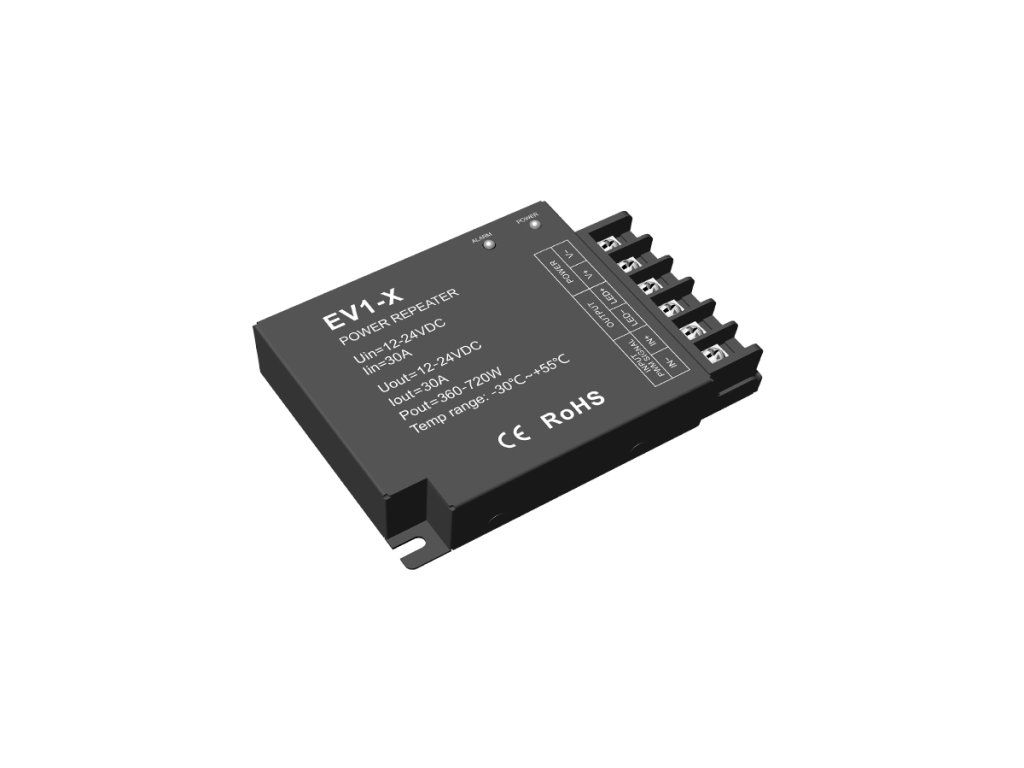

Jednokanálový PWM zesilovač 12-24V DC, 30A

Detailní popis produktu

Jednokanálový PWM zesilovač 12-24V DC, 30A

Tento výkonový zesilovač (repeater) představuje efektivní řešení pro rozšíření výkonu vašeho LED osvětlení. Je navržen tak, aby přijímal řídicí PWM signál a umožnil napájení rozsáhlých sestav jednobarevných LED pásků nebo modulů s konstantním napětím. Díky vysokému zatížení až 30 A a možnosti sériového nebo paralelního zapojení lze dosáhnout prakticky neomezeného navýšení výkonu bez ztráty kvality signálu.

Zesilovač je ideální pro instalace ve velkých komerčních i rezidenčních prostorech, kde je vyžadováno ovládání dlouhých linií jednobarevných LED pásků z jednoho centrálního ovladače. Své uplatnění najde při osvětlování rozlehlých podhledů, prodejních ploch nebo při realizaci náročných projektů, kde standardní výkon ovladače nestačí k pokrytí celého odběru systému.

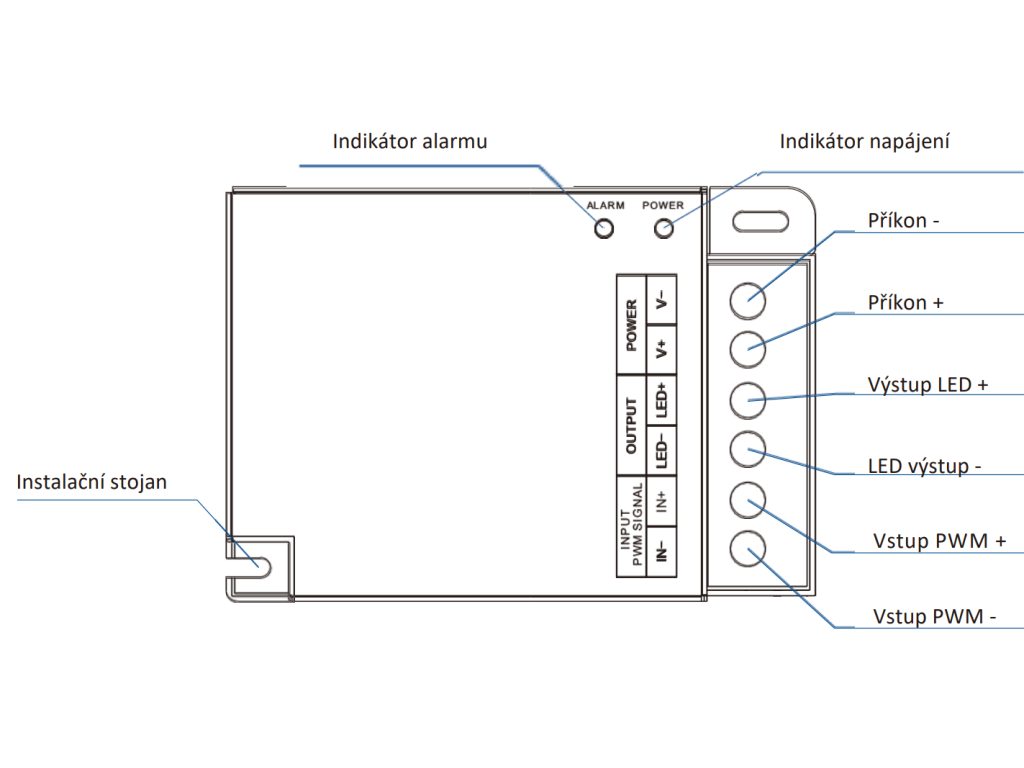

Instalace se provádí pomocí šroubových svorek, které zajišťují bezpečné a pevné připojení vodičů. Zařízení disponuje integrovaným instalačním stojanem pro snadnou montáž na pevný podklad. Pro správnou funkci je nutné zajistit dobré větrání a dodržet správnou polaritu zapojení. V případě provozu s vysokou vstupní frekvencí PWM (nad 8000 Hz) se doporučuje snížit výstupní proud pod 70 %, aby se předešlo aktivaci tepelné ochrany.

Technické parametry

• Vstupní a výstupní napětí: 12-24 V DC
• Maximální proud: 30 A
• Maximální výstupní výkon: 360 W (při 12 V) / 720 W (při 24 V)
• Typ výstupu: Konstantní napětí
• Vstupní signál: PWM
• Stupeň krytí: IP20
• Provozní teplota: -30 °C až +55 °C

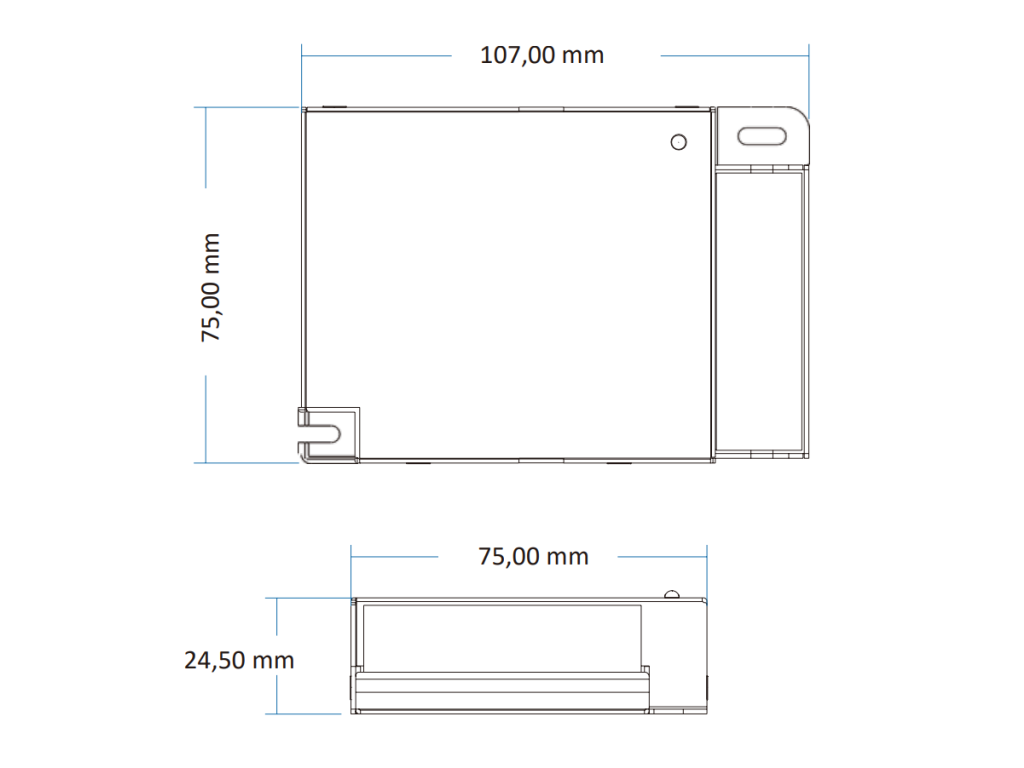

• Rozměry: 107 x 75 x 24,5 mm (tělo), 120 x 90 x 30 mm (celkové)
• Hmotnost: 0,263 kg

Klíčové vlastnosti

• Vysoký výkon: Jeden kanál s maximálním proudem až 30 A pro náročné aplikace.
• Bezpečnostní prvky: Integrovaná ochrana proti zkratu, přetížení, přehřátí a obrácené polaritě.
• Optoelektronická izolace: Vstupní signál je izolován (3 KV) pro vyšší stabilitu a ochranu systému.
• Diagnostika: LED indikátor ALARM signalizuje poruchové stavy (přehřátí, zkrat, přetížení).

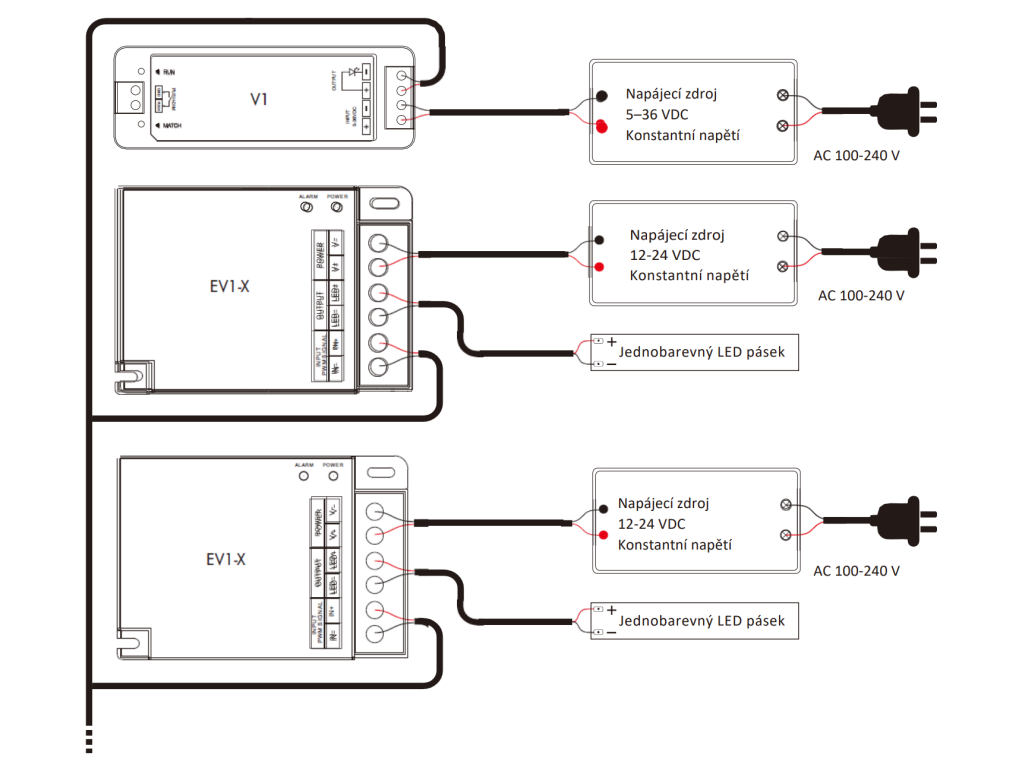

• Flexibilita: Možnost neomezeného rozšiřování výkonu řazením dalších jednotek.
