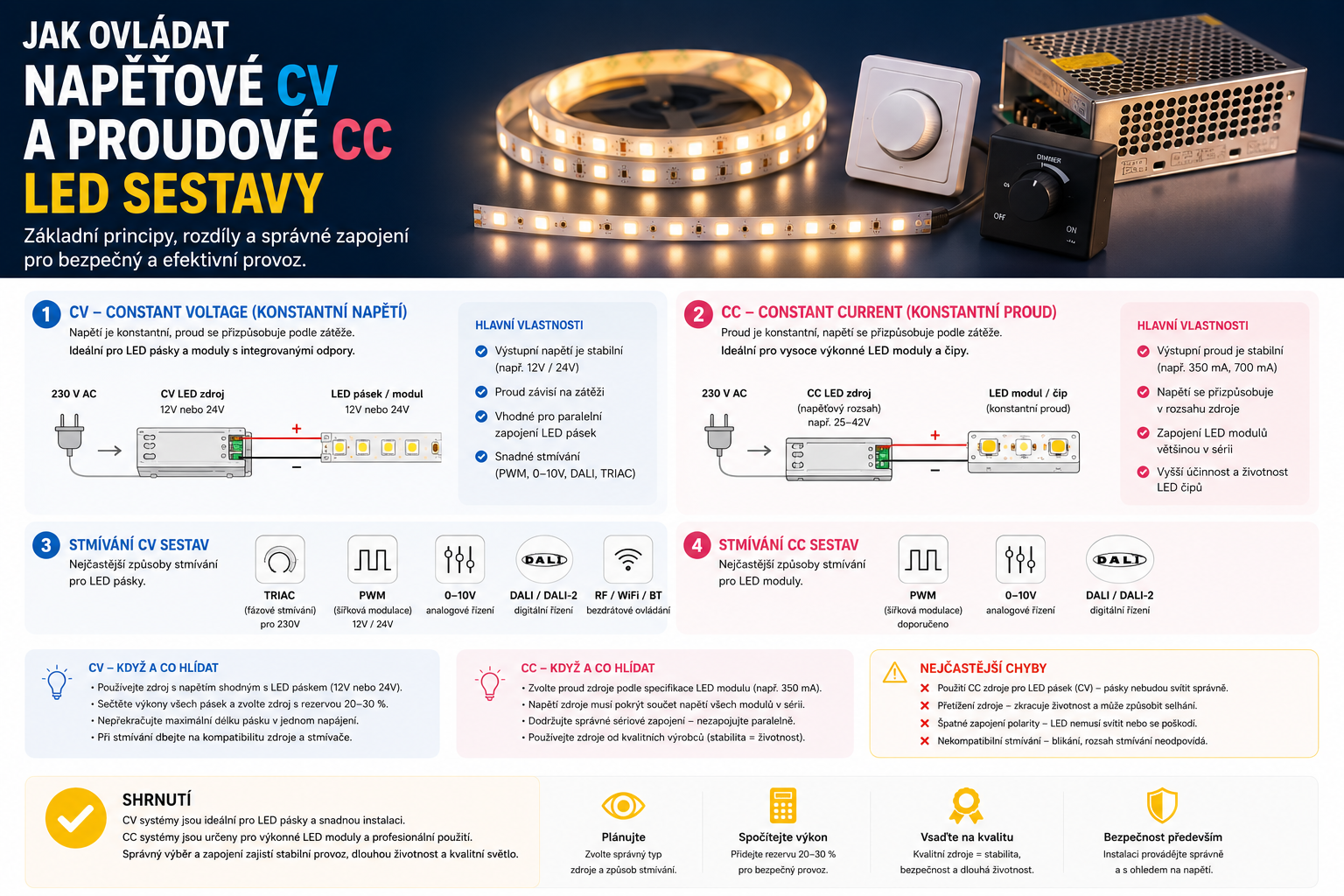

Jak ovládat napěťové CV a proudové CC LED sestavy

LED technologie se dnes používá téměř ve všech typech osvětlení. Při návrhu LED instalace je však důležité rozlišovat mezi:

1. napěťově řízenými (Constant Voltage – CV)
2. proudově řízenými (Constant Current – CC)

Nesprávná volba zdroje nebo způsobu regulace může vést ke snížení životnosti, blikání nebo dokonce k poškození LED.

Napěťové LED sestavy (Constant Voltage)

Napěťové LED sestavy jsou navrženy pro napájení pevným napětím, nejčastěji:

• 12V DC
• 24V DC

• 48V DC

Typickým příkladem jsou LED pásky, LED moduly nebo některá dekorativní svítidla. V každém segmentu LED pásku jsou již integrovány proudové omezovací prvky (rezistory nebo elektronické obvody), takže uživatel pouze zajistí správné napájecí napětí.

 Výhody napěťových soustav

• jednoduchá instalace
• snadné napojování a dělení LED pásků
• velký výběr napájecích zdrojů
• jednoduché ovládání

Způsoby ovládání

PWM - Nejběžnější metoda regulace jasu LED pásků. Stmívač rychle zapíná a vypíná napájení a mění poměr mezi dobou zapnutí a vypnutí

• vysoká účinnost
• zachování barvy světla
• minimální ztráty
• jednoduché zapojení

DALI - Profesionální systém řízení osvětlení používaný v kancelářích, školách, hotelech i průmyslu

• individuální adresace svítidel
• tvorba scén
• centrální správa osvětlení
• jednoduché propojení s inteligentními systémy

CASAMBI - Bezdrátové řízení přes Bluetooth

• jednoduchá instalace bez kabeláže
• ovládání mobilním zařízením
• možnost vytváření skupin a scén

ZIGBEE - Bezdrátový komunikační standard pro chytré domácnosti

• propojení s chytrou domácností
• hlasové ovládání
• automatizace osvětlení

Proudové LED sestavy (Constant Current)

Proudové LED sestavy jsou napájeny konstantním proudem. Používají se především u:

• výkonných LED modulů
• COB LED modulů
• profesionálních svítidel
• reflektorů

Napětí se automaticky přizpůsobuje parametrů LED modulů.

Proč je konstatní proud důležitý?

LED dioda má velmi strmou voltampérovou charakteristiku. Malé zvýšení napětí může způsobit výrazné zvýšení proudu a přehřátí LED.

Proto se používají proudové LED drivery, které udržují přesně definovaný proud bez ohledu na změny teploty nebo výrobní tolerance LED.

 Výhody proudových soustav

• vyšší účinnost
• lepší životnost LED
• rovnoměrný světelný výkon
• možnost dosažení vyšších výkonů

 Způsoby ovládání

DALI DT6 - nejrozšířenější způsob regulace driverů

• přesná regulace světelného výkonu
• tvorba scén
• integrace do systému řízení budov

DALI DT8

• Tunable White
• RGB
• RGBW
• RGB+CCT

 0-10V a 1-10V - průmyslový způsob regulace

• jednoduchost
• vysoká spolehlivost

Způsobů regulace a jejich kombinací v různých ovladačích je na trhu více. Uvádíme nejběžnější varianty.

Závěr
